تجهیزات حفاظتی ESD

تجهیزات حفاظتی ESD

برای کنترل یا نظارت بر الکتریسیته ساکن، ممکن است از انواع مختلفی از تجهیزات استفاده شود.

یک، بند زمینی پرسنل

پرسنل دست زدن به محصولات ESD باید مچ دست، پا یا مچ پا بند زمینی است که در تماس با پوست می پوشند. عملکرد این بندهای زمینی تخلیه بار ایستای بدن انسان به زمین است. در مورد استفاده ن کردن از بند مچ دست زمینی پرسنل، می توان از یک سیستم زمینی بدن انسان متشکل از کفش های هادی یا زمینداران پاشنه و یک طبقه محافظ ESD استفاده کرد.

۱- مسائلی که باید برای بندهای زمینی پرسنل در نظر گرفته شود

بند زمینی پرسنل باید مقاومت مناسبی در برابر زمین داشته باشد تا از در معرض خطر قرار گرفتن ایمنی شخصی جلوگیری کند و مقاومت در برابر زمین باید بتواند جریان را به کمتر از ۵mA محدود کند. نمونه هایی از بندهای زمینی پرسنل عبارتند از:

A. کربن آغشته به حجم هادی پلاستیک بند زمین

ب. حجم هادی پلاستیک بند زمین

ج، بند زمینی فلزی جمع شدنی

D. پهنای فلزی قابل انقراض با سطح خارجی عایق

E. پارچه الاستیک braided تسمه های زمینی متصل به سیم ها و یا الیاف هادی.

هر یک از بندهای مختلف زمینی که در بالا ذکر شد ممکن است مقاومت حفاظتی داشته باشند، یا به خود بند زمینی متصل شوند، یا به سیم زمینی متصل شوند. برای ایمنی انسان، مقاومت باید نزدیک به نقطه تماس با پوست انسان قرار گیرد تا شانس کوتاه مدار و شکار کویل به زمین کاهش پیدا کند. سطح بیرون فلزی شده یا بند زمینی آغشته به کربن باید سطح بیرون عایق داشته باشد تا از کار سخت غیرعمد جلوگیری شود.

بند زمینی پرسنل باید به طور مستقیم به زمین از طریق یک مقاومت محافظ متصل شده است. بند زمینی پرسنل باید شامل یک مکانیسم آزاد کردن بند سریع باشد تا تسمه ها در شرایط اضطراری آزاد شوند.

بند زمینی پرسنل باید از دو جنبه ایمنی شخصی و مواد شارژ شده یا سایر آلاینده های ناشی از اجزای بند زمینی به طور مفصل ارزیابی شود. مواد آغشته به کربن و سیم های فلزی می توانند مواد هادی ری دهند، همان طور که فلز پوشیده شده بر روی پارچه های فیبر مصنوعی بر روی برخی انواع تسمه های زمینی استفاده می شود.

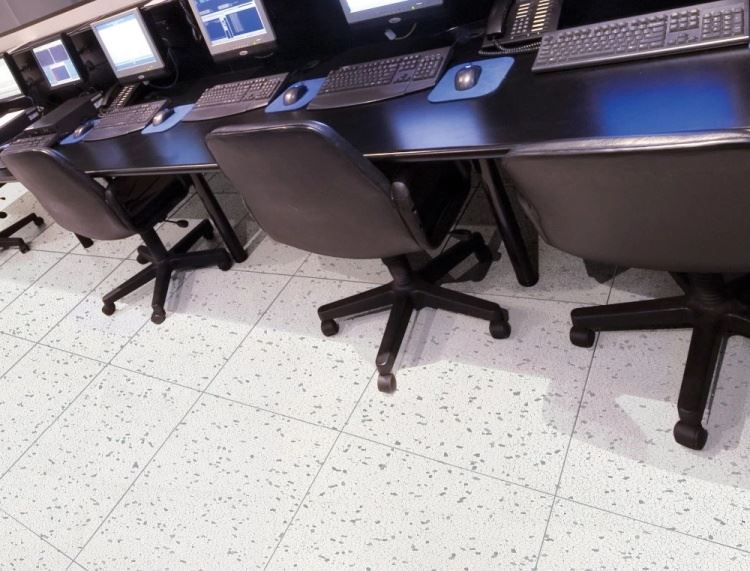

دوم، طبقه محافظ

مواد کف محافظ می توانند الکتریسیته (ایستا) را هدایت کنند یا برق ساکن را از بین برند. فرش، تخته وینیل، کاشی کف وینیل و terrazzo و غیره. برای استفاده از کف پوش سوناتیک (ایستا) الکتریکی، باید از چسب های هادی استفاده کرد. از آنجا که سطح موم شده بسیار مقاوم و آسان برای تولید الکتریسیته ساکن است، کف سطح سخت نباید موم شود. برای تخلیه بار بدن در کف هادی (ایستا) باید از کفش های برقی، کفی، یا زمین دار پاشنه استفاده کرد. این موارد تنها می توانند در داخل منطقه حفاظت ESD پوشیده شوند و باید روشن نگه داشته شوند تا آلاینده ها از رابط ارتباطی آن ها با کف جلوگیری کنند. افرادی که روی نیمکت کار در منطقه کار حفاظت از ESD نشسته اند اغلب پاهای خود را از کف بلند می کنند. هل دادن به سمت صندلی کار که به کف کمک می کند تا شارژ را از بین ببرد. بنابراین، یک صندلی کار conductive زمینی اغلب در مورد یک طبقه حفاظتی مورد نیاز است.

کف محافظ باید مقاومت کافی در برابر زمین داشته باشد تا جریان زیر ۵mA محدود شود.

طبقه های بتنی نقاشی شده یا محصور شده و کف های چوبی نقاشی شده منابع اصلی معمولی برق استاتیک هستند، و باید با کف های محافظ ESD یا تشک های کف پوشیده شوند یا برای ارائه حفاظت ESD درمان شوند. کف باید به طور منظم آزمایش شود، با استفاده از یک متر میدان الکترواستاتیک برای اندازه گیری مقدار بار تولید شده زمانی که یک فرد بر روی زمین راه می رود.

با توجه به الزامات ایمنی الکتریکی، طبقه های محافظ را نمی توان در مناطق خاصی استفاده کرد. در برخی از تاسیسات نظامی و سکوهای عملیاتی، تشک های کف عایق برای ایمنی الکتریکی مورد نیاز است که یک کاربرد عملی است. در این موارد بند زمینی پرسنل باید حفاظت ESD را به درجه مورد نیاز ارائه دهد.

سه، حصیر کف حفاظت ESD

تشک های کف محافظ ESD را می توان از موادی با هدایت مختلف (استاتیک) برق یا محدوده مقاومت به توزیع ساخته شده است. این تشک های کف برای نصب موقت یا نیمه دائمی در طبقه های موجود در نظر گرفته شده اند. حصیر کف تنها به عنوان بخشی از یک سیستم زمین دار مداوم بدن انسان متشکل از حصیر کف و کفش هادی (ایستا) یا زمین دار پاشنه موثر است.

چهارم، سطح کار

Workbenches که در تماس با محصولات ESDS و پرسنل باید سطح کار ESD محافظت شده داشته باشد. سطح نیمکت کار باید از طریق یک کابل زمینی به زمین متصل شود. مقاومت کابل زمینی در بالای نیمکت کار باید در نقطه یا لوازم جانبی که با سطح بالای نیمکت کار در تماس است قرار داده شود. در عین حال باید مقاومت کافی زیادی در برابر زمین داشته باشد تا جریان زیر ۵mA محدود شود. در اینجا باید تمام مقاومت موازی در برابر زمین در نظر گرفته شود، به عنوان مثال زمین بند مچ دست، دسکتاپ، و هادی (ایستا) یا الکتریسیته استاتیک dissipative. و quilt را می توان بر روی نیمکت کار به طور موقت یا دائم نصب شده است. مواد موجود برای سطح کار به صورت زیر ذکر شده اند:

A. کربن آغشته به پلاستیک

B. پلاستیک درمان شده با surfactants

سی لمینت

د مواد دیگری که به روش خاصی پردازش یا ساخته می شوند تا الکتریسیته (ایستا) را هدایت کنند یا الکتریسیته ایستا را از بین برند

پنج، آشکارساز استاتیک

انواع آشکارسازهای ایستا شامل تقویت کننده های الکترومتر، ولتمترهای الکترواستاتیک، متر میدان الکترواستاتیک، و الکتروسکوپ های انحراف فویل هستند. خواندن میدان الکترواستاتیک ابزار اندازه گیری میدان الکترواستاتیک توسط یک کاوشگر یا حسگر غیر تماسی از طریق القای یک جسم شارژ شده به دست می آید و خوانش اولیه توسط جسم شارژ شده در فاصله کالیبره شده ارائه می شود و با استحکام میدان الکترواستاتیک یا ولتاژ ایستا داده می شود. برخی از ابزارهای اندازه گیری میدان الکترواستاتیک از منابع رادیواکتیو مشابه منابع ژنراتورهای رادیواکتیو استفاده می کنند. در شرایط خاصی، مترهای رادیواکتیو باعث مه بتا بر روی فیلم تشخیص تابش خواهند شد که ممکن است منجر به نشانه های قرار گرفتن در معرض تابش کاذب شود. آن ها برای استفاده در اندازه بار ایستا که در قدرت اتم وجود دارد مناسب نیستند. علاوه بر این، می توان از آن ها برای اندازه گیری مقدار تقریبی بار ایستا و بار تریبوالکتریک تولید شده توسط حرکت انسان استفاده کرد.

ششم، انتخاب آشکارسازهای الکترواستاتیک باید در نظر گرفته شود

نقص اصلی کنتور الکترواستاتیک آنالوگ ساده زمان پاسخ آن است. بیشتر مترها نمی توانند به سیگنال هایی با زمان های افزایش سریع و پالس های کوتاه پاسخ دهند. اسیلوسکوپ های ذخیره سازی با سرعت بالا می توانند برای اندازه گیری بارهای استاتیک تولید شده و در زمان کوتاه تری نسبت به زمان پاسخ متر از بین برند. در هنگام اندازه گیری ولتاژ لحظه ای ESD، مترهای آنالوگ ممکن است به دلیل زمان پاسخ سریع تر شان بهتر از مترهای دیجیتال باشد.

برای نظارت و شناسایی منطقه کار حفاظتی ESD می توان از یک متر الکترواستاتیک قابل حمل استفاده کرد. در مکان هایی که به محصولات حساس کلاس ۱ رسیدگی می شود، ممکن است به آشکارسازهای پیچیده تری از نوع آزمایشگاهی نیاز باشد.

در هنگام انتخاب یک آشکارساز لاک پشت جدول، ویژگی هایی که باید در نظر گرفت، این ها هستند:

A. حساسیت در سطوح ولتاژ کوچک است که می تواند به دقت اندازه گیری

ب. زمان پاسخ

ج. محدوده ولتاژ است که می تواند اندازه گیری

د، دقت

E. درایو رادیواکتیو و یا درایو الکتریکی

اف.

G. دوام

H. بهره برداری و سادگی و مشروعیت

I. لوازم جانبی مانند کاوشگر تلفن همراه و خروجی ضبط نوار

الزامات کالیبراسیون جی

K، حفظ پذیری

هفت، سنسور الکترواستاتیک و زنگ خطر

حسگر الکترواستاتیک و سیستم زنگ خطر برای نظارت مداوم بر سطح الکترواستاتیک تولید شده در یک منطقه حفاظتی مناسب است. برخی از سیستم ها دارای حسگرهای از راه دور متعددی هستند که می توانند در یک زمان چندین ایستگاه را زیر نظر داشته باشند. برخی از سیستم ها همچنین شامل یک ضبط کننده الگوی نواری هستند که رکورد دائمی الکتریسیته ایستا را در یک منطقه خاص فراهم می کند.

8. تجهیزات دیگر

در حال حاضر، انواع تجهیزات کمکی است که می تواند کمک به کاربران ایجاد یک منطقه حفاظتی و نظارت بر تجهیزات در منطقه حفاظتی وجود دارد. این تجهیزات شامل یک آشکارساز ولتاژ استاتیک کوچک است که آلارم های صوتی و شنیدنی را در سطح ولتاژ از پیش تعیین شده از پیش تعیین شده، یک آشکارساز مقاومت سطحی که از دیودهای ساطع کننده نور برای خواندن و نمایش محدوده مقاومت استفاده می کند، و یک دستگاه نظارت مداوم مچ بند تشکیل شده است. . انتخاب و استفاده از این دستگاه ها باید بر اساس دانش کاملی از عملکردهای آن ها باشد. علاوه بر این، کالیبره کردن هر آشکارساز، مانیتور، آلارم، یا ابزارهای دیگری که در پیاده سازی یا نظارت بر برنامه های کنترل ESD استفاده می شوند، بسیار مطلوب است. توانایی تعمیر و کالیبره کردن هر محصول در محل باید بخشی از فرایند انتخاب محسوب شود.

نه، تجهیزات الکتریکی، ابزار، آهن های فروشی، حمام های فروشی، تجهیزات فروش جریان

آهن فروش، حمام فروش و یا تجهیزات فروش جریان باید به درستی زمین. مقاومت از انتهای گرم یک آهن فروخته شده به زمین باید کمتر از ۲Ω باشد. تفاوت پتانسیل بین زمین و انتهای گرم آهن فروخته شده نباید بیشتر از 2MV (مقدار موثر) باشد. دیگر تجهیزات تامین برق که می آید در تماس با محصولات ESDS نیز باید به درستی زمین. استنشاق کننده حفاظت از ESD باید زمین.

10. مونتاژ، تست و تجهیزات بسته بندی

در طول طراحی و اجرای برنامه کنترل ESD، پتانسیل آسیب ESD ناشی از مونتاژ، آزمایش، و تجهیزات بسته بندی اغلب نادیده گرفته می شود. به عنوان مثال ابزار وانت و قلع و قلع می تواند در اثر جریان هوا در حین عملیات مونتاژ الکترونیکی ایجاد شود. منبع شارژ تریبوالکتریک. دستگاه های دست زدن به قطعات خودکار و نیمه خودکار که معمولاً برای چیدن، موقعیت یابی، و دستگاه های سواره روی سطح فروش استفاده می شوند نیز می توانند منابع ولتاژ ESD باشند که می توانند باعث آسیب شوند. از دیگر آسیب های احتمالی به منابع ولتاژ ESD می توان به ایستگاه های خودکاری اشاره کرد که از قطعات فرورفتگی تغذیه خودکار، ریل های الکتریکی یکپارچه و ظروف قطعات تکان دادن مداوم، و بازوها و فیچرهای مونتاژ ربات در هنگام افزایش هیئت مونتاژ استفاده می کنند. آزمایش کننده های خودکار مانند آشکارسازهای «بستر سوزن» نیز منابع احتمالی ولتاژ ایستا در طول عمل هستند.

تجهیزات بسته بندی خودکار، از جمله دستگاه های بسته بندی کف و کوچک کردن و نصب پلاستیک فوم در تجهیزات محل از دیگر آسیب های احتمالی به منبع ولتاژ استاتیک است.

با توجه به طیف گسترده ای از مونتاژ نیمه خودکار، خودکار، و رباتیک در دسترس، تست و بسته بندی تجهیزات، هیچ نتیجه گیری عمومی نمی تواند در مورد مناسب بودن و یا غیر قابل استفاده بودن هر ماشین یا تجهیزات تخصصی کشیده شده است. به منظور به دست آوردن داده های صلاحیت در ESD، شامل آسیب در طول بهره برداری از این مدل بسیار دشوار است. به همین دلیل هر کاربر باید به سطح حساسیت محصول و تجهیزات خاص نیمه خودکار، خودکار و رباتیک انتخاب شده برای ارزیابی اثر تکیه کند.
