تستر مقاومت در برابر سطح دیجیتال SL-030B

توضیحات I.Product

این ابزار یک تستر مقاومت در برابر سطح قابل حمل (متر بالا- مقاومت) با یک صفحه نمایش LCD Digit LCD (LED) 3.1/2- با استفاده از یک ریزپردازنده بسیار یکپارچه است. دامنه اندازه گیری آن از 10E3Ω تا 10E12Ω است و دارای سنسور دما و رطوبت دیجیتال با دقت {14} است. ولتاژ تست داخلی به طور خودکار بین DC 10V و 100V تغییر می کند. این مقدار مقاومت را مستقیماً در قالب دیجیتال نشان می دهد و دقت بالایی ، پاسخ سریع ، پایداری خوب و خوانایی آسان را ارائه می دهد. این ابزار برای آزمایش محصولات اتساع الکترواستاتیک مانند کفش های استاتیک ضد- ، محصولات پلاستیکی و لاستیکی استاتیک ضد {16} و ضد-} استاتیک برای اتاق های رایانه و همچنین اندازه گیری مقاومت عایق بندی محصولات الکترونیکی و الکترونی مناسب است. تستر مقاومت به عایق دیجیتال SL-030B (با مقاومت بالا متر) برای اندازه گیری مقاومت عایق مواد عایق ، محصولات الکتریکی و اجزای مختلف مناسب است. همچنین می تواند مقاومت عایق سیم ها و کابل های پلاستیکی (بدون محافظت از محافظت) را در دماهای مختلف اندازه گیری کند.

ii. پارامترهای فنی

1. دامنه اندازه گیری مقاومت: 10 3 10 3 10 تا 1012 10 1012 گرم
2. دامنه اندازه گیری دما: -0 تا 50 درجه
3. محدوده اندازه گیری رطوبت: 0 تا 100 ٪ RH
صفحه نمایش: LCD 3.1/2 رقمی (LED)
5. وضوح: 1/2000
6. دقت: 5 /5 ٪ 5 ٪
7. ولتاژ تست داخلی: 10 ولت ، 100 ولت (سوئیچینگ اتوماتیک)
8. منبع تغذیه: باتری 9 ولت
9 ابعاد ابزار: 175mm × 98mm × 50mm
10. وزن تستر: تقریباً. 300 g
11. وزن باب سنگین: 2.5 کیلوگرم × 2 قطعه

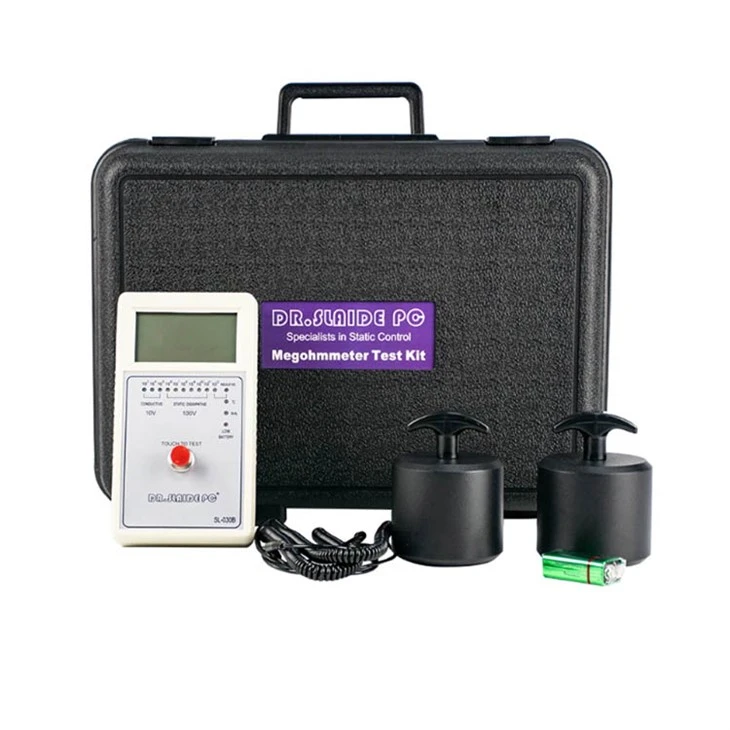

SL-030B ESD Surface Resistance tester

SL-030B esd tester

iii ساختار ابزار و اصل کار
1. ساختار
این شامل یک منبع تغذیه تست ولتاژ DC High- ، یک آمپلی فایر ، وزن و یک صفحه نمایش است.

ترتیب. اصل عملیاتی

طبق قانون اهم ، مقاومت Rx در حال اندازه گیری برابر با ولتاژ V اعمال شده توسط جریان من است که از طریق آن جریان می یابد ، یعنی ، R=V/i. اصل عملیاتی یک متر مقاومت- معمولی (عمدتا آنالوگ و برخی از کنتورهای مقاومت دیجیتالی-}) حفظ ولتاژ ثابت V و اندازه گیری جریان فعلی است که از طریق مقاومت نمونه جریان می یابد تا مقدار مقاومت را بدست آورد. همانطور که در معادله نشان داده شده است ، از آنجا که جریان I به طور معکوس متناسب با مقاومت است ، نه به طور مستقیم متناسب ، مقدار مقاومت نمایش داده شده غیر خطی غیر {7} است. هنگامی که مقاومت نامتناهی است ، جریان صفر است و نقطه صفر در مقیاس ∞ با علائم بسیار متراکم و وضوح پایین است. کل مقیاس غیر- خطی است. علاوه بر این ، از آنجا که ولتاژ V هنگام اندازه گیری مقاومتهای مختلف نیز کمی متفاوت است ، دقت کنتورهای مقاومت بالا {12 {}}} بهبودی دشوار است. تستر مقاومت در برابر سطح عایق دیجیتال SL- 030B هر دو ولتاژ V را در طول مقاومت و جریان من که از طریق آن به طور همزمان جریان می یابد ، اندازه گیری می کند. پس از تبدیل A/D ، ریزپردازنده R (مقاومت) را با تقسیم V توسط I محاسبه می کند و نتیجه را به صورت دیجیتالی نشان می دهد. حتی اگر هر دو V و من به طور همزمان تغییر کنیم ، مقدار مقاومت نمایش داده شده به دلیل تغییر در V یا I ، در کنتورهای مقاومت بالا {20 {}} نوسان نمی شود و در نتیجه دقت بسیار بالایی دارد. از لحاظ تئوریکی ، خطا می تواند صفر باشد. در عمل ، خطا می تواند چند هزارم یا ده هزارم باشد. دما و رطوبت با استفاده از سنسورهای دیجیتال وارداتی ، که به طور مستقیم توسط ریزپردازنده نمایش داده می شود ، با دقت بالا ، دامنه اندازه گیری گسترده و خوانش های روشن اندازه گیری می شود. ولتاژ آزمایش نیازی به تعویض دستی ندارد. ریزپردازنده به طور خودکار دامنه و ولتاژ تست را بر اساس مقاومت اندازه گیری شده انتخاب می کند.
ساز ایمن و قابل اعتماد است. حتی اگر پایانه های تست کوتاه باشند - تا 100 ولت محاصره می شوند ، آسیب نخواهد دید.
3. طرح کلید عملکرد ابزار
ترمینال تست ولتاژ 10 ولت -00V

IV اقدامات احتیاطی

1. لطفاً قبل از استفاده این دفترچه راهنمای کاربر را با دقت بخوانید و دستورالعمل ها را مرحله به مرحله دنبال کنید.
2. برای جلوگیری از خطرات احتمالی. 3. این ابزار می تواند مقاومت عایق یک شیء زمینی را اندازه گیری کند. در حین آزمایش ، شیء تحت آزمایش باید روی یک پد عایق- قرار گیرد تا از تأثیر نشت بر نتایج آزمون جلوگیری شود.

4. در هنگام آزمایش محصولات الکتریکی ، سطح الکترود بزرگتر یا در معرض باید به ترمینال خروجی ولتاژ بالا-}} ولتاژ ولتاژ وصل شود تا تداخل خارجی به حداقل برسد.
5. برای محصولات کابل با یک غلاف فلزی ، این غلاف را می توان به عنوان یک الکترود استفاده کرد ، که به ترمینال خروجی ولتاژ- متصل شده است ، در حالی که سیم هسته به ترمینال ورودی وصل شده است. برای کابل های بدون غلاف محافظ ، هرگونه اتصال قابل قبول است ، اما شیء تحت آزمایش باید در داخل یک سپر فلزی قرار گیرد که سپر پایه آن است.
6. هنگامی که مقاومت عایق اندازه گیری شده از 10 × 10 ⁰ Ω بالاتر است ، برای جلوگیری از تداخل ، باید شیء تحت آزمایش در داخل یک جعبه محافظ قرار داده شود ، با جعبه زمین ، قرار گیرد.
7. هنگام اندازه گیری مقاومت به حجم و مقاومت در برابر سطح ، ابتدا مقاومت به حجم را اندازه گیری کنید ، سپس مقاومت به سطح. در غیر این صورت ، قطبش مواد بر اندازه گیری مقاومت در برابر حجم تأثیر می گذارد. اگر ماده به طور مکرر اندازه گیری شود ، قطبش ممکن است رخ دهد ، و اندازه گیری های بیشتر را غیرممکن می کند. در این حالت ، آزمایش را متوقف کنید ، اجازه دهید مواد به مدت 8-10 ساعت استراحت کنند ، یا آن را با الکل بی آب تمیز کنند ، آن را خشک کرده و بعد از خنک شدن دوباره اندازه گیری کنید.
8. در حین آزمایش ، برای جلوگیری از شوک الکتریکی ، ترمینال خروجی ولتاژ-}}-}}- {1} {1} {1} {1} {1} {1} {1} {1} را لمس نکنید.
9. از استفاده از ابزار در محیط های زیر خودداری کنید:

الف از نور مستقیم خورشید ، باران یا شرایط مرطوب خودداری کنید.
ب. برای جلوگیری از گرمای بیش از حد ، از آتش و دمای بالا خودداری کنید.
ج. هنگام حرکت یا تعمیر ، برق را خاموش کرده و منجر به تست های تست شوید.

V. استفاده و بهره برداری

SL-030B دارای نشانگر ولتاژ باتری کم است. چراغ نشانگر "باتری کم" هنگامی که ولتاژ باتری زیر 6 ولت کاهش می یابد ، روشن می شود. این یک تستر چند منظوره با صفحه نمایش دیجیتالی ، اندازه گیری دمای محیط ، رطوبت و مقاومت در سطح است. اندازه گیری دمای محیط و رطوبت: دکمه تست را فشار داده و نگه دارید. رهبری قرمز در کنار "درجه" چشمک می زند. صفحه نمایش دمای فعلی را نشان می دهد. نگه داشتن دکمه تست را ادامه دهید. پس از چند ثانیه ، ابزار به طور خودکار به اندازه گیری رطوبت تغییر می یابد و LED قرمز در کنار "درجه" خاموش می شود ، در حالی که LED قرمز در کنار "RH ٪" چشمک می زند. سپس صفحه نمایش رطوبت محیط فعلی را نشان می دهد. پس از گذشت تقریباً 15 ثانیه ، مقدار مقاومت در برابر سطح اندازه گیری شده بر روی صفحه LCD نمایش داده می شود و LED همچنین امپدانس اندازه گیری شده را نشان می دهد.
تستر مقاومت در برابر سطح دیجیتال SL-030B ما برای آزمایش پارچه ESD و سایر مواد ESD مناسب است.
