دارنده PCB ESD قفسه مجله
1.مشخصات
مدل:EC1506
نام:ESD مجله رک
اندازه: 355*320*563mm
شیار راهنمای صفحه جانبی. عمق شیار 3.5mm, عرض شیار 5mm, زمین 10mm;
مقاومت سطحی: 104Ω-106Ω
استفاده از مشخصات تخته PCB: 350*(50--250)میلی متر
تخته PCB: می تواند 50pcs نگه دارید
شیار راهنمای صفحه جانبی: عمق شیار 4mm عرض شیار 5.5 میلی متر زمین 10 میلی متر
2.ویژگی ها
قاب صفحه فوقانی ESD مجله رک از چهار بخش تشکیل شده است: ستون پشتیبانی از آلومینیوم، پانل، تنظیم و اتصال مونتاژ انتقال، و مونتاژ مواد dissipative استاتیک.
ستون پشتیبانی و درج از مواد آلومینیومی ساخته شده است، که زیبا و با دوام است؛
مواد پانل صفحه فولاد گالوانیزه است، و پانل آینه فولاد ضد زنگ استفاده می شود
قطعات انتقال تنظیم و اتصال از فولاد فنر درجه بالا، فولاد کربن گالوانیزه و مهندسی با قدرت بالا پلاستیک ABS ساخته شده است
صفحات پایین بالا و پایین مجله ESD Rack از صفحات فلزی ساخته شده اند. طراحی تنظیم مسیر دنده پلاستیکی، آسان به کار.

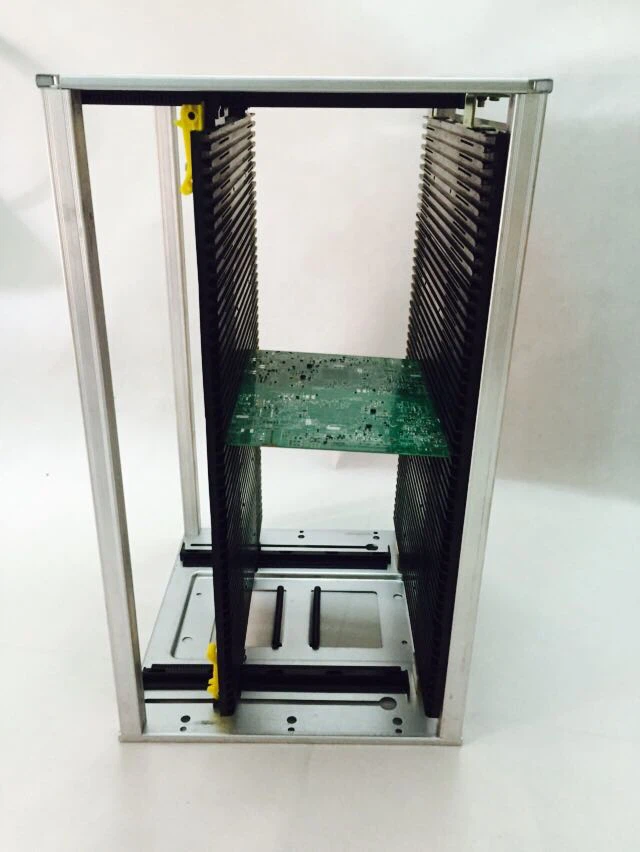

3.جزئیات تصویر
4.روش نصب
مرحله 1: آماده سازی ابزار نصب و لوازم جانبی ESD مجله رک:
قفسه بارگیری و تخلیه از پلاستیک، و دو صفحه جانبی پلاستیکی، دو صفحه پایین (صفحه ثابت و صفحه متحرک)، چهار ستون آلومینیومی آلومینیومی، یک پیچ سوکت شش ضلعی و یک واشر، یک میله توقف فلزی، و آچار شش ضلعی برای ابزار ساخته شده است.
مرحله دوم: توالی نصب قفسه های بارگیری و تخلیه:
ابتدا بشقاب پایین را با دو صفحه جانبی و راست ها تعمیر کنید.
سپس صفحه پایین بالا را با دو صفحه جانبی و چهار uprights تعمیر کنید.
اسلاید هیئت مدیره سمت منقول برای بررسی اینکه آیا طبیعی است، تنظیم فاصله با توجه به اندازه هیئت مدیره PCB استفاده می شود، و سپس تعمیر هیئت مدیره منقول.
اهرم توقف PCB را وارد کنید.
5.شرایط پرداخت و تحویل
زمان سرب:2-3 روز
